Ленточный зенитный фонарь M8CITY с люками дымоудаления

Ленточные зенитные фонари M8CITY с люками дымоудаления предназначены для естественного освещения помещений и удаления дыма и горячих продуктов горения при пожаре. Такое решение позволяет объединить светопрозрачную конструкцию кровли и элементы системы противодымной защиты в одной конструкции.

Ленточные фонари применяются на производственных и складских объектах, в логистических комплексах, спортивных сооружениях, общественных и административных зданиях. Особенно актуально их использование на объектах большой площади, где необходимо обеспечить естественное освещение и одновременно выполнить требования проекта по организации дымоудаления.

Производством зенитных фонарей и люков дымоудаления M8CITY занимается ООО «М8 Сити». Компания более 20 лет работает в сфере светопрозрачных конструкций и выпускает зенитные фонари, люки дымоудаления и ленточное остекление. Собственное производство позволяет разрабатывать и изготавливать конструкции под конкретные параметры объекта.

Конструкция ленточного фонаря с дымовыми люками

Ленточный фонарь представляет собой протяженную светопрозрачную конструкцию, устанавливаемую вдоль кровли. Его ширина может составлять от 1000 до 6400 мм, а длина определяется проектом, конструктивными особенностями здания и требованиями пожарной безопасности.

Для обеспечения необходимой жесткости при большой длине через каждые 2500–3000 мм предусматриваются перекрытия из профильной трубы.

Основание фонаря изготавливается из оцинкованной стали толщиной 1,5–2 мм. Стандартная высота основания составляет около 450 мм. В зависимости от конструкции кровли применяются прямые и наклонные основания. Элементы соединяются болтовыми соединениями. Стандартное основание поставляется в однослойном исполнении без теплоизоляции.

В светопрозрачной части фонаря предусматриваются люки дымоудаления. При возникновении пожара они открываются на расчетный угол более 90 градусов и обеспечивают удаление дыма и горячих газов из помещения через кровлю.

Открывание люков осуществляется с помощью электрического или пневматического привода в зависимости от выбранной системы управления и требований проекта. Люки могут подключаться к системе пожарной автоматики, которая подает сигнал на их открытие при обнаружении пожара.

Арочные и двускатные фонари

Для ленточных фонарей M8CITY предусмотрены арочная и двускатная формы.

Арочный фонарь имеет плавно изогнутый светопрозрачный свод. Для его изготовления используется сотовый поликарбонат толщиной 16 или 20 мм. Материал отличается небольшим весом, высокой ударопрочностью и хорошим светопропусканием - в зависимости от типа поликарбоната показатель может достигать 86%.

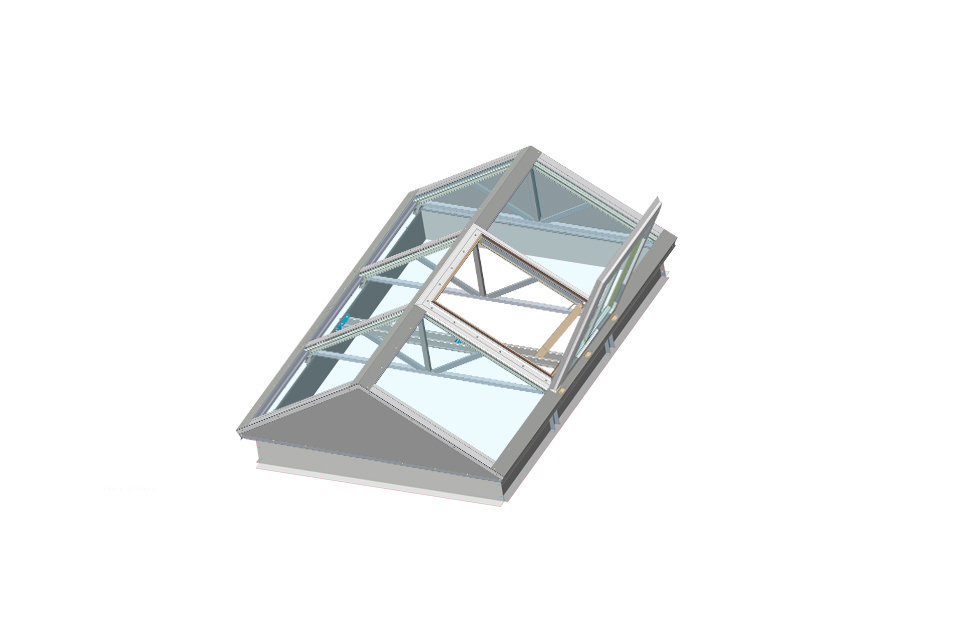

Двускатный фонарь состоит из двух наклонных светопрозрачных плоскостей, соединенных в верхней части коньковым элементом. Для такого исполнения возможно применение энергосберегающего стеклопакета, что позволяет получить более высокие показатели теплоизоляции.

Форма фонаря и тип светопрозрачного заполнения подбираются с учетом конструкции кровли, требований к естественному освещению, теплоизоляции, снеговым и ветровым нагрузкам.

M8CITY pro

В серии M8CITY pro используется алюминиевая профильная система собственной разработки. Конструкция имеет усиленное исполнение и двойной контур уплотнения, который защищает от проникновения влаги и снижает риск образования мостиков холода.

Алюминиевые профили обеспечивают необходимую жесткость конструкции, а отсутствие пластиковых элементов в каркасе повышает ее долговечность. Система предназначена для объектов с повышенными требованиями к надежности и устойчивости к эксплуатационным нагрузкам.

Преимущества ленточного фонаря с дымоудалением

Основное преимущество такого решения это возможность совместить естественное освещение и дымоудаление в единой конструкции кровли. В обычном режиме светопрозрачная часть обеспечивает поступление дневного света в помещение. При пожаре люки открываются и обеспечивают выход дыма и горячих продуктов горения наружу.

Количество, размеры и расположение люков дымоудаления определяются расчетом системы противодымной защиты с учетом площади и высоты помещения, пожарной нагрузки, дымовых зон, характеристик люков и других параметров объекта.

При этом важно учитывать не только геометрический размер проема, но и эффективную аэродинамическую площадь дымоудаления, которая зависит от конструкции люка и его аэродинамических характеристик.

Где применяются

Ленточные фонари с люками дымоудаления используются на производственных цехах, складах, логистических комплексах, спортивных сооружениях, торговых и общественных зданиях, административных объектах и других зданиях, где требуется естественное освещение и организация противодымной защиты.

M8CITY имеет опыт реализации объектов на территории России. Для поставок продукции и реализации проектов в Российской Федерации имеется необходимая разрешительная и техническая документация.

На ленточные зенитные фонари M8CITY предоставляется гарантия 5 лет.

Специалисты Торгового дома «Аврора» помогут подобрать конструкцию фонаря, тип заполнения, размеры и исполнение люков дымоудаления с учетом параметров здания и требований проекта.

Для проектных организаций предоставляются BIM-модели изделий в Revit 2017 и типовые узлы примыкания.
