Светоаэрационный кровельный фонарь M8CITY

Светоаэрационные фонари M8CITY предназначены для одновременного естественного освещения и проветривания больших по площади помещений. Они устанавливаются на кровле промышленных, складских, спортивных и других зданий, где необходимо организовать эффективный воздухообмен без постоянного использования механической вентиляции.

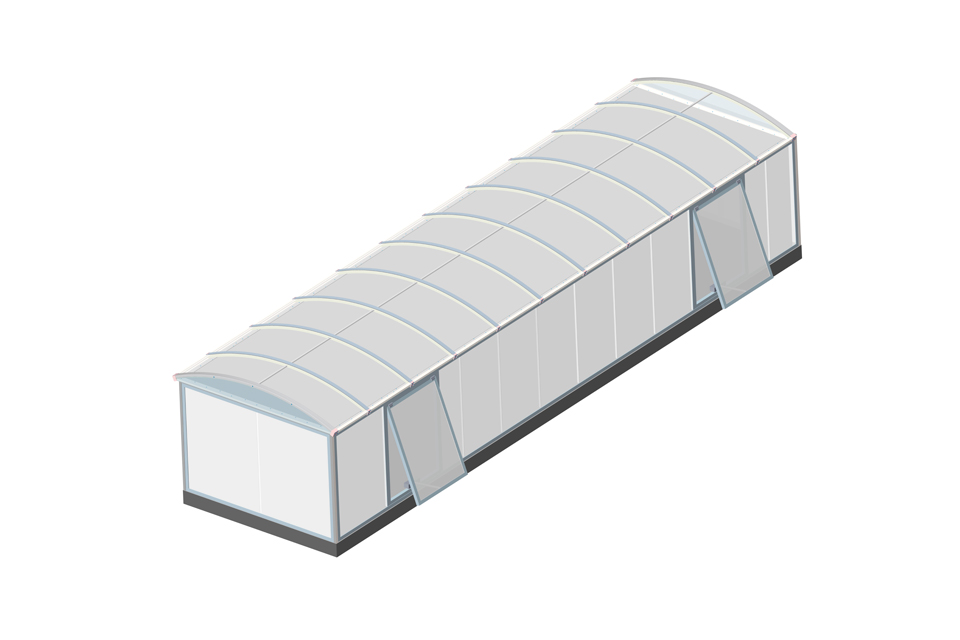

Конструкция светоаэрационного фонаря сочетает вертикальное ленточное остекление со створками вентиляции и дымоудаления. В зависимости от проекта верхняя часть может дополнительно выполняться с арочным светопрозрачным куполом зенитного фонаря.

Такое исполнение позволяет использовать кровельный фонарь сразу для нескольких задач: обеспечить помещение естественным светом, организовать приток и удаление воздуха, а также при необходимости использовать створки для дымоудаления.

Чем светоаэрационный фонарь отличается от обычного зенитного фонаря

В отличие от классического зенитного фонаря с горизонтальным или наклонным светопрозрачным покрытием, светоаэрационный фонарь имеет вертикальные светопрозрачные участки со створками.

За счет такого расположения конструкция меньше зависит от атмосферных осадков. Вертикальные створки можно открывать для проветривания даже в условиях, когда открытие кровельных створок нежелательно из-за дождя или снега.

Кроме того, в боковой витраж фонаря можно встроить двери или люки для прямого доступа персонала к оборудованию, расположенному внутри конструкции или на кровле.

Конструкция светоаэрационного фонаря

Основой конструкции служит алюминиевая профильная система M8CITY. В зависимости от требований проекта она может выполняться с терморазрывом, что позволяет повысить теплоизоляцию и уменьшить вероятность образования мостиков холода.

Вертикальные участки фонаря выполняются из сотового поликарбоната толщиной 16,20,32,40 мм. Конструкция получается легкая и герметичная.

В вертикальных витражах могут устанавливаться створки:

• для естественной вентиляции;
• для дымоудаления;
• для комбинированного использования;

Арочная верхняя часть может выполняться как светопрозрачный купол зенитного фонаря. Такое сочетание позволяет увеличить площадь естественного освещения и одновременно использовать верхнюю часть конструкции для эффективного удаления нагретого воздуха.

Принцип работы

В теплый период года светоаэрационный фонарь работает по принципу естественной вентиляции. При открытии вертикальных створок теплый воздух из помещения поступает в верхнюю часть здания и удаляется наружу. Одновременно через нижние открытые проемы или другие вентиляционные элементы может поступать свежий воздух.

При использовании совместно с зенитными фонарями система позволяет создать естественный гравитационный воздухообмен без постоянной работы вентиляторов.

При возникновении пожара открываемые створки могут использоваться в составе системы дымоудаления, если это предусмотрено проектом и соответствующей системой автоматики.

Преимущества светоаэрационных фонарей M8CITY

• естественное освещение больших производственных помещений;
• естественная вентиляция без постоянного использования механических систем;
• возможность организации дымоудаления;
• вертикальные створки меньше подвержены воздействию осадков;
• возможность установки створок в различных участках фонаря;
• небольшая масса конструкции;
• высокая устойчивость к вибрациям и эксплуатационным нагрузкам;
• возможность использования сотового поликарбоната;
• возможность дополнения конструкции арочным светопрозрачным куполом;
• индивидуальное проектирование под конкретное здание.

Типовые размеры

Размеры светоаэрационного фонаря определяются проектом и особенностями здания.

Высота витража составляет до 2500 мм (из гнутных профилей из нержавеющей стали) или до 4000 мм (из гнутных стальных профилей).

Ширина фонаря может составлять до 3000 мм (из гнутных профилей из нержавеющей стали) или до 6000 мм (из гнутных стальных профилей). Длина определяется АР.

Где применяются

Светоаэрационные фонари M8CITY используются на:

• производственных цехах;
• ремонтных мастерских;
• складских и логистических комплексах;
• промышленных зданиях;
• спортивных сооружениях;
• крупных объектах с большепролетными покрытиями;
• зданиях, где требуется одновременно естественное освещение и воздухообмен.

M8CITY изготавливает светоаэрационные фонари по индивидуальным параметрам проекта на собственном производстве в Минске. Конструкция рассчитывается с учетом климатических условий региона, параметров здания, снеговых и ветровых нагрузок и требований проектной документации.

На изделия предоставляется гарантия 5 лет.

Специалисты Торгового дома «Аврора» помогут подобрать конфигурацию фонаря, размеры, тип светопрозрачного заполнения, расположение вентиляционных и дымовых створок.
