Профилированные и дренажные профилированные мембраны: конструкция, классификация и практические отличия материалов

Долговечность строительных конструкций напрямую зависит от того, насколько грамотно решён вопрос защиты от влаги. Ошибки, допущенные на стадии гидроизоляции фундамента или подземной части здания, неизбежно приводят к коррозии бетонных элементов, вымыванию цементного камня, появлению капиллярного подсоса воды и, как следствие, к дорогостоящим восстановительным работам.

Для Северо-Западного региона защита подземных конструкций от влаги является одной из ключевых инженерных задач. Повышенное количество осадков, водонасыщенные и неоднородные грунты, сезонные перепады температур, а также активные подвижки грунта делают любые просчёты в дренажных и защитных системах критичными для всего здания.

Одним из наиболее технологичных и надёжных решений в современном строительстве являются профилированные дренажные мембраны — материалы, которые работают не «вместо» традиционной гидроизоляции,
а совместно с ней, усиливая защиту и существенно продлевая срок службы конструкций.

На сегодняшний день профилированные мембраны стали обязательным элементом инженерных решений при устройстве фундаментов, подвалов и стилобатов. При этом, несмотря на визуальное сходство, материалы данного класса могут значительно различаться по ресурсу, уровню надёжности и поведению в реальных условиях эксплуатации.

Что такое профилированная мембрана и принцип её работы

Профилированная (профильная) мембрана представляет собой полимерное полотно, как правило, изготовленное из полиэтилена высокой плотности (HDPE), с формованной рельефной поверхностью в виде шипов, конусов или других выступов. В отличие от рулонных гидроизоляционных материалов, мембрана не создаёт герметичный барьер, а формирует защитно-дренажный зазор между грунтом и конструкцией.

Основные функции профильной мембраны:

• формирование дренажного канала для организованного отвода воды;

• защита основного гидроизоляционного слоя от механических повреждений при обратной засыпке;

• снижение гидростатического давления воды на конструкцию;

• обеспечение вентиляции контактной поверхности;

• перераспределение нагрузок, передаваемых от грунта.

Иными словами, если гидроизоляцию можно сравнить с «щитом», то профилированная мембрана выполняет роль амортизатора и дренажного элемента одновременно.

Классификация профилированных мембран

Для понимания различий между материалами разберёмся, какие виды и типы профилированных гидроизоляционных мембран существуют, а также какие параметры имеют решающее значение при выборе.

1. По типу конструкции поверхности

Односторонние мембраны

Имеют рельефную поверхность (шипы) с одной стороны и гладкую — с другой.

Основные области применения:

• горизонтальная укладка под фундаментные плиты;

• защита бетонных оснований;

• устройство дренажного слоя под стяжкой.

Двухсторонние мембраны

Оснащаются защитными слоями с обеих сторон либо комбинируются с геотекстилем.

Применяются преимущественно:

• для вертикальной гидроизоляции стен подвалов;

• при непосредственном контакте с грунтом;

• в сложных и многоуровневых дренажных системах.

Практика показывает, что в вертикальных конструкциях двухсторонние профилированные мембраны из полиэтилена работают стабильнее, поскольку снижают риск заиливания дренажного канала.

2. По форме профиля

Конусообразный профиль

Характеризуется:

• высокой несущей способностью;

• устойчивостью к точечным нагрузкам;

• оптимальной работой в массивных и нагруженных конструкциях.

Пример: Plastguard 400 г/м² — проверенное решение для плитных фундаментов и эксплуатируемых подземных пространств.

Игольчатый (мелкопрофильный) профиль

Отличается тем, что:

• формирует воздушную прослойку;

• обеспечивает вентиляцию;

• чаще применяется при устройстве кровель и реконструкции зданий.

3. По высоте и толщине профиля

Высота выступов

8 мм — стандартное решение для защиты вертикальных стен и лёгких конструкций;

20 мм — применяется для фундаментов, зон с высоким уровнем грунтовых вод и повышенным давлением.

Толщина профилированной ПВХ мембраны

0,5–0,6 мм — частное строительство и временные конструкции;

0,8–1,0 мм — профессиональное применение;

1,2–1,5 мм — промышленные объекты, высокая нагрузка, срок службы до 50 лет.

Как укладывать профилированную мембрану?

На эту тему существует множество подробных ответов и работ, которые наглядно демонстрируют принцип укладки мембраны. Если эта тема будет интересна, посвятим ей отдельную статью
и распишем все особенности и раскроем принцип. Пока, ждём от вас обратной связи, вкратце отметим: профилированную мембрану укладывают конусами к фундаменту для создания дренажного зазора. Второй способ ­— к земле, при наличии геотекстиля для фильтрации. Монтаж вертикальный или горизонтальный. Не забудьте - внахлест.

Это основные параметры, которые необходимо учитывать при выборе профилированной мембраны. Далее рассмотрим ключевых производителей и определим наиболее подходящее решение для условий Северо-Западного региона.

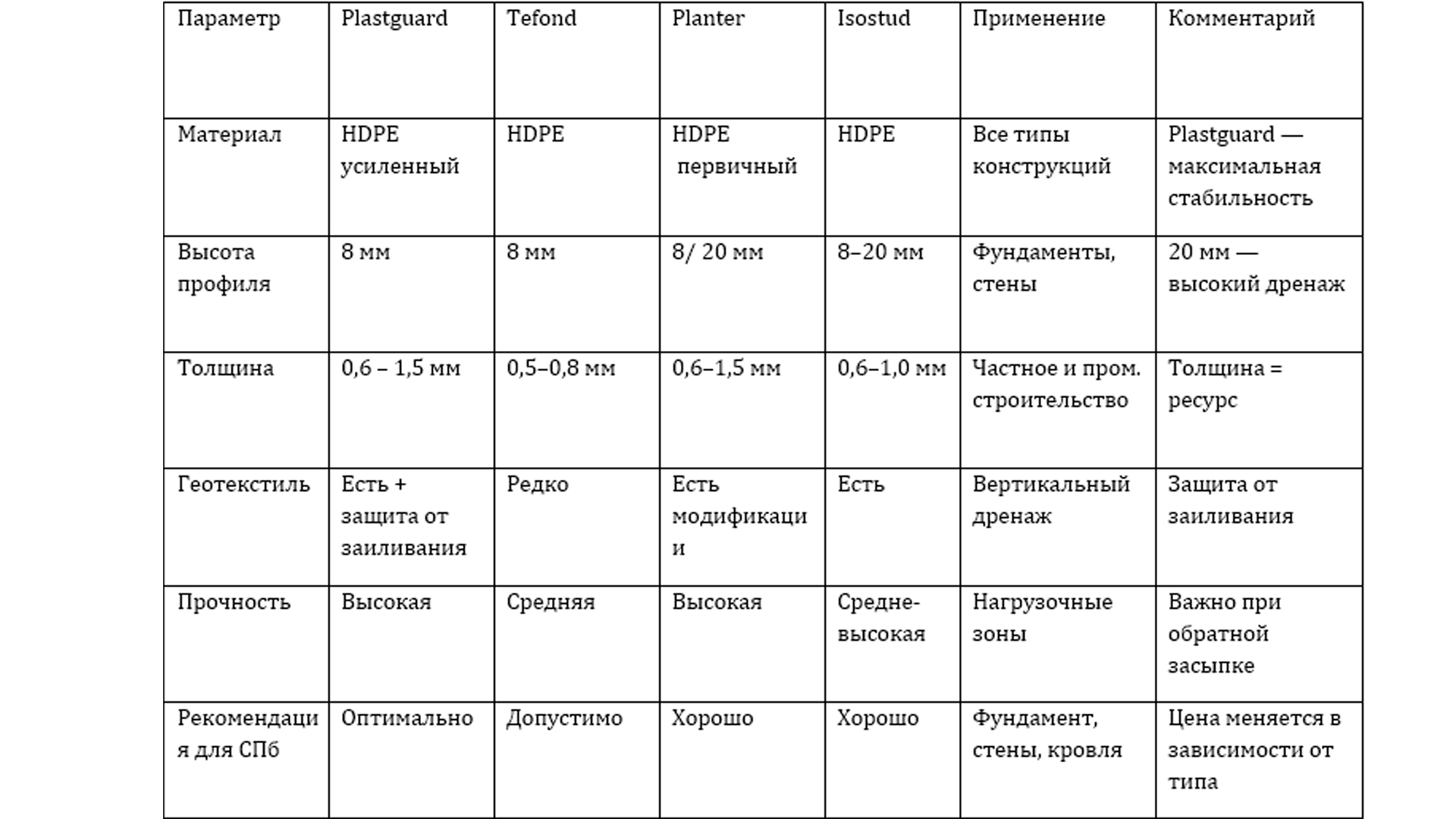

Сравнение популярных производителей

На российском рынке традиционным лидером направления по праву считается бренд Tefond, который во многом сформировал саму категорию профилированных мембран и задал базовые стандарты их применения.

Tefond (Тефонд)

Практичное решение с акцентом на доступность и универсальность.

Характеристики:

• стабильные физико-механические показатели;

• хорошая устойчивость к деформациям;

• механический водонепроницаемый двойной замок;

• возможность горизонтальной укладки;

• соответствие требованиям ГОСТ и ТУ.

Кому подходит:

• частным застройщикам;

• подрядчикам с неограниченным бюджетом;

• объектам с различными уровнями нагрузок.

Tefond часто называют «рабочей лошадкой», когда требуется надёжность и долговечность без усложнения системы.

Однако практика строительства в Санкт-Петербурге показывает, что стандартные решения Tefond не всегда оптимальны для местных условий. Именно поэтому всё больше проектировщиков, подрядчиков и технических специалистов выбирают Plastguard (Пластгуард) — материал, который объективно превосходит классические мембраны по совокупности эксплуатационных характеристик.

Plastguard (Пластгуард)

Plastguard — это профилированные мембраны из усиленного HDPE, разработанные с учётом работы в сложных грунтах и при высоком уровне грунтовых вод.

Ключевое отличие Plastguard заключается в применении профилированной мембраны — соблюдается инженерный подход к геометрии профиля и прочности материала, а не стандартизация процесса укладки.

Для чего нужна профилированная мембрана Plastguard и какие у нее преимущества?

• увеличенная несущая способность профиля;

• стабильная толщина полотна по всей площади;

• высокая устойчивость к продавливанию при обратной засыпке;

• эффективный дренаж в водонасыщенных и глинистых грунтах;

• формирование воздушного зазора и каналов для отвода воды;

• равномерное распределение давления грунта;

• предсказуемое поведение в эксплуатации на протяжении десятилетий.

Именно эти характеристики критичны для Санкт-Петербурга, где мембрана работает не в лабораторных, а в действительно тяжёлых условиях.

Planter (Плантер)

Один из наиболее технологичных брендов на российском рынке.

Особенности:

• материал — HDPE первичной переработки;

• высота профиля — 8 и 20 мм;

• высокая прочность на сжатие и разрыв;

• наличие модификаций с интегрированным геотекстилем.

Преимущества:

• высокая химическая и биологическая стойкость;

• устойчивость к агрессивным грунтам и микроорганизмам;

• применение как в частном, так и в промышленном строительстве.

Монтаж:

вертикальный и горизонтальный;

соединение полотен — горячая сварка или специализированные ленты (например, Барьер ОС).

Planter часто выбирают проектировщики и службы технадзора, когда ключевыми факторами являются ресурс и прогнозируемый результат.

Isostud (Изостуд)

Производится на мощностях итальянского концерна Tegola, что говорит о высокой культуре производства.

Отличительные особенности:

• равномерная геометрия профиля;

• стабильная толщина полотна;

• удобство и простота монтажа.

Позиционирование:

• сбалансированное соотношение цены и качества;

• оптимален для малоэтажного строительства и коммерческих объектов.

Isostud часто выбирают монтажные бригады — материал легко укладывается и «прощает» незначительные ошибки.

Итог. Как выбрать профилированную мембрану для сложных условий региона?

Выбор профилированной мембраны всегда должен начинаться с ответов на три ключевых вопроса:

1. где будет применяться материал (фундамент, стена, кровля)?

2. какие нагрузки ожидаются (давление грунта, уровень воды)?

3. какой срок службы требуется?
